 您现在的位置 >> 所有产品 >> GW4-35kV隔离开关 >> GW4-40.5 >> 大电流隔离开关GW4-35W/2000A_GW4-35W/3150A_GW4-35W/4000A

产品编号:
61317585816
产品名称:
大电流隔离开关GW4-35W/2000A_GW4-35W/3150A_GW4-35W/4000A
规  格:
GW4-35
产品备注:
GW4D-40.5/72.5/126,电流等级:1600A-2000A-4000A,方头型

   产品说明

一、用途
GW4-40.5D(W)型户外大电流高压隔离开关是频率为50HZ的户外高压电器设备,额定电流:1600A、2000A、2500A、4000A,供高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
二、使用环境条件
1、海拔高度不超过1000m;
2、环境温度:上限+40℃,下限-40℃;
3、风速不超过40.5m/s;
4、地震烈度不超过8度;
5、绝缘子污秽等级:普通级为0级;防污型为Ⅱ级;
6、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
三、技术数据
隔离开关的主要技术参数见表1
型号
额定电压kV
最高工作电压 kV
额定电流
A
隔离开关
接地开关
接地种类
配用机构
额定峰值耐受电流 kA
额定短时耐受电流kA
额定峰值耐受电流 kA
额定短时耐受电流kA
GW4-40.5(DW)
40.5
40.5
1600
2000
100
40
8
3.15
不接地
CS11(F)
单接地
CS8-6D(F)
3150
4000
125
50
单接地
主刀:CS14G(F)
地刀:CS11(F)
手动机构见表2
表2
机构型号
CS11
CS8-6D
CS14G
CS11(F)
CS8-6D(F)
CS14G(F)
辅助开关极数
一个八节
一个八节
一个八节
一个八节
一个八节
一个八节
DSW4电磁锁
一个
二个
一个
注:DSW4电磁锁额定电压:交流220V;直流110V、220V;DSW4-Y为右侧安装;DSW4-Z为左侧安装。
四、结构
1、隔离开关的结构

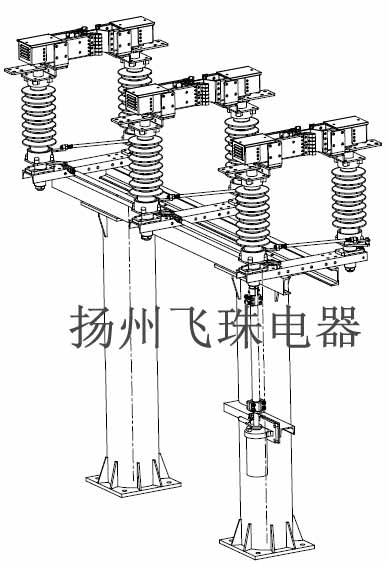

本隔离开关是双柱水平回转式结构,安装图见图1。





每极由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座、左、右触头(图4b)。左、右触头通过导电管在两个绝缘支柱中间接触。
1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上,动触头安装在底座上的接地闸刀钢管的端部。
2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。其操作手柄为水平旋转,转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
九、成套供应
隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的零部件。
十、订货须知
1、 订货时应说明∶
(1)产品型号。
(2)额定电压。
(3)额定电流。
(4)有无接地装置或接地开关种类、方向和类型。
(5)污秽等级:(未注按0级供货)。
(6)机构型号,辅助极点数目:(未注按CS11机构供货)。
(7)有无电磁锁或电磁锁型号及控制电压
2、若用户有特殊的要求,请说明,本厂可协助解决。

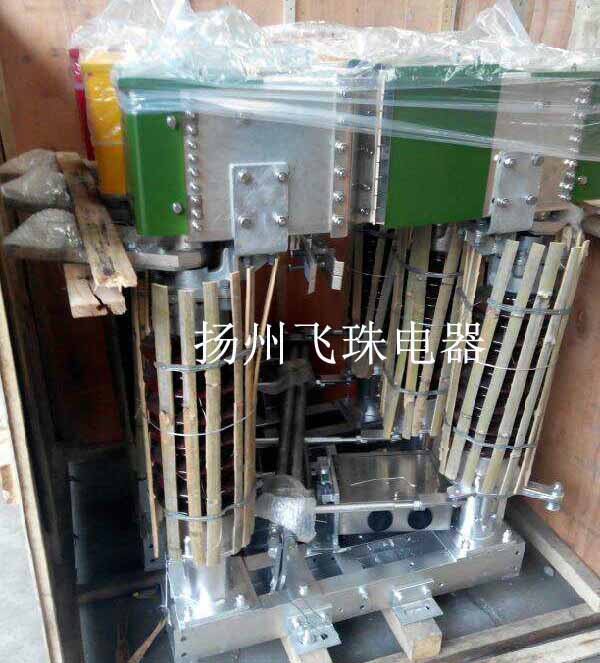

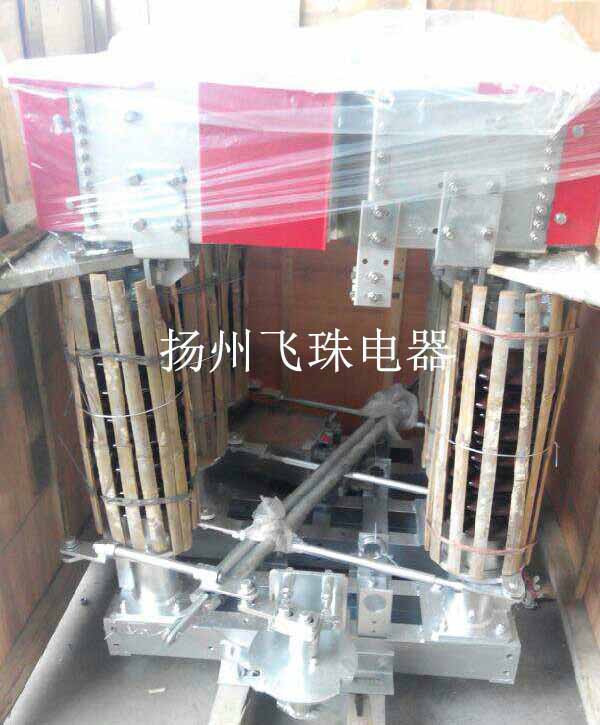

样图:GW4D-35WDD/2000A型户外大电流方型隔离开关
  大电流隔离开关GW4-35W/2000A_GW4-35W/3150A_GW4-35W/4000A
