1、 产品概述
CX-6型电动机操作机构（以下简称CX-6型机构），是由交流电动机驱动，通过齿轮及蜗轮蜗杆减速的操作机构，供操作高压隔离开关和接地开关之用，可进远方控制，也可以就地用电动控制或利用手柄进行手力操作。箱内装设手动与电动联锁装置，以实现手动操作与电动操作之间的电气联锁。
CX-6系列电动操作机构，电动机输出轴侧装，用于垂直动作的开关。
2、 使用环境条件
2．1 与所配的高压隔离开关和接地开关相同
2．2 电源电压变化范围为额定电压的85%~110%
3、技术参数
|
机构型号 |
CX-6-II |
CX-6 |
|
主轴转角 |
180° |
180°或90° |
|
额定输出力矩N.m |
200~1200 |
200~1200 |
|
分合闸时间 s |
2~12 （正常7±1） |
2~12（正常7±1或3±1） |
|
电动机电压 V |
三相交流 AC380V 或
AC220，DC220V，DC110 |
三相交流 AC380V 或
AC220，DC220V，DC110 |
|
控回电压 V |
AC220，DC220V，DC110V |
AC220，DC220V，DC110 |
|
电动机功率 kw |
|
0.2~0.75，1.1（定做） |
|
机构重量 kg |
80 |
80 |
|
所配高压隔离开关型号 |
GW4,GW5,GW7 |
GW8,FWZ负荷开关,GN隔开 |
4、工作原理与结构
4.1 CX-6型机构由电动机驱动，通过齿轮、蜗杆蜗轮减速后将转矩传至输出轴，安装时通过钢管联接隔离开关进行分合闸。主要由电动机、机械减速传动系统、电气控制系统和箱体组成。
电动机为三相交流异步电动机：电气控制系统包括自动开关、远方/停止/当地切换开关、手动电动联锁装置、分合闸按钮、接触器、行程开关等。
箱体由钢板或不锈钢板制成，起支撑及保护作用，为便于安装和检修，在正面和侧面各开一门。
4.2 CX-6型机构操作程序如下。
4.2.1 电动操作
将面板上联锁装置拨到电动闭锁位，当地远动开关拨至当地位，闭合电源开关使电源接通。需分闸时按分闸按钮，分闸接触器控制线圈接通，使电动机线路接通，电动驱动接近分闸点位置时，限位开关动作切断分闸接触器控制线圈的电源，分闸接触器复位，电动机电源被切断，机械限位装置使机构限制在分闸准确位置。
需合闸时按合闸按钮，电动机驱动减速装置带动与主轴相连的隔离开关和接地开关实现合闸，其动作原理与分闸相同。
在分合闸过程中，需要中途停止时或有异常情况时，可按停止按钮切断控制电源。机构主轴下部装有8对接点（4常开、4常闭）的辅助开关,供联锁及信号指示用.
本机构适用于远动系统装置,实现远动,也可以在电动机构前当地操作,为此设有远方/停止/当地开关.当机构调整或检修时拨到当地位置,可在机构前操作(此时远动电力已切断),拨至远动位置时,机构分合按钮不起作用,只可远动.
装有加热器的机构,当需要提高箱内温度,以驱散箱内潮湿空气,防止电器元件受潮,可闭合加热器开关,将加热器投入工作.工作完毕后打开加热器开关.
4.2.2 人力操作分合闸
将面板上联锁装置拨开,此时电动操作不起作用,将手柄插入蜗杆轴上即可进行分合闸操作.
5 安装与调试
5.1 安装前的准备
5.1.1 拆箱后检查机构外观是否完整,铭牌数据与订货是否相符.
5.1.2 将机构内外清理干净后,用手柄分合几次,检查机构动作是否正常.
5.2 将机构装在基架上,安装螺栓暂不拧紧,用铅锤找正中心,使机构输出隔离开关轴同心,在紧固安装螺栓.
5.3 将机构和隔离开关联接按隔离开关说明书进行.
5.4 在通电操作前应使用机构处于分、合闸中间位置,热继电器整定电流为2A,然后接通电源,掀分或合按钮,观察主轴旋转方向是否正确,若方向相反,应立即切断电源,改换电机接线.旋向正确连续电动操作分、合数次,二次回路电气联锁信号正确无误,导电接触可靠相关联接部分无松动,机械传动部分平稳无异常，至此调整工作结束.
6 使用和检修
6.1 产品在正常运动情况下,根据实际情况应定期检修一次.
6.1.1用手柄操作,检查传动部分是否灵活,辅助开关是否正常切换.
6.1.2所有紧固件有无松动,零配件有无损坏.
6.1.3二次回路导线、电器元件有无损坏、接触是否良好.
6.1.4检查完毕后,确定机构各部分均正常.在转动摩擦部分涂润滑脂,电动数次无异常后即可投入正常运行.
7 包装运输和保存
包装方式为木箱,机构本体、随即附件、文件(产品合格证、使用说明书)均包装在一个木箱内.产品到达目的地后若不立即安装.须放在防雨、干燥、通风场所,若长期存放应定期检查.
8 成套供应
每台电动机构及附件见下表,备件由用户单独提出订货.
|
序号 |
名称 |
数量 |
备注 |
|
1 |
CX-6型电动机操作机构 |
1 |
|
|
2 |
操作手柄 |
1 |
|
|
3 |
开箱钥匙 |
1 |
|
|
4 |
联接器及键 |
各1 |
|
|
5 |
产品合格证及使用说明书 |
各1 |
|
9、 订货须知
订货时应说明:机构型号、电动机电压及控制电压、辅助极点数目等.若拥护对机构有特殊的要求,请说明,本厂可协助解决.

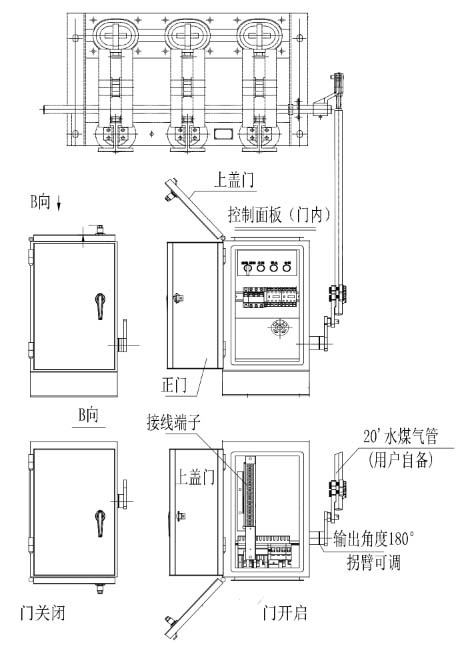

10、安装尺寸图
11、抱箍连接

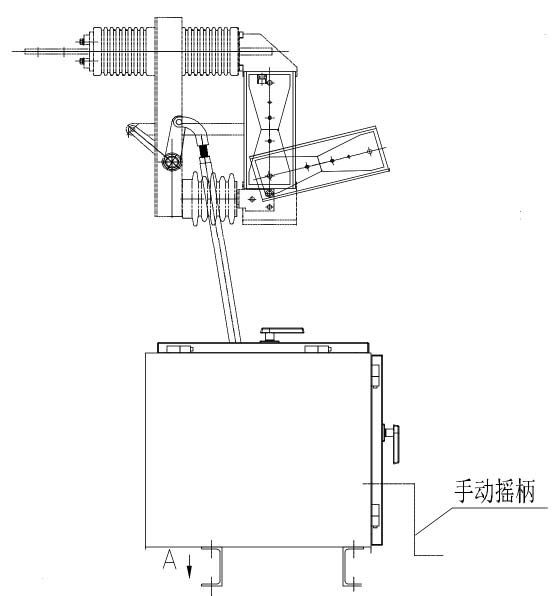

GN22隔离开关配电动机构-抱箍连接
电动机输出轴左侧安装
电动机输出轴右侧安装
（订货时请注明输出轴的安装位置）
|
