    产 品 展 示
 您现在的位置 >> 所有产品 >> GW4-110kV隔离开关 >> GW4-126 >> GW4-110GW(D)型户外交流高压隔离开关

产品编号：
 6131625116
产品名称：
 GW4-110GW(D)型户外交流高压隔离开关
规　　格：
 全铜导电回路
产品备注：
 电流：630-1250A时，为常规式；1600A以上，导电回路为方头式。

　　　产品说明


    GW4-110GW(D)型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，用于电压110KV的电力系统中，供在有电压无负载时分合电路之用，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离之用。

    其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。 GW4系列与CJ5、CJ6、CJ2、CJ11A系列电动操动机构组合，特别适合电力系统和电气化铁路领域对远距离分、合的需要。

该系列产品有下列品种：
1）按有无接地开关分：不接地、单接地（左接地和右接地）和双接地；
2）接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型；
3）按使用地区分：普通型、防污型、耐污型和高原型。
该系列产品符合国家标准和IEC标准的各项要求，产品抗地震性能良好，能满足地震烈度9度的要求。

注：GW4-126隔离开关均按以下要求生产：
1、 完善化抱箍联接无焊接型；
2、 3级防污，爬电距离≥3150mm；
3、 配备相间热镀锌水平连杆，极间距2m；
4、 零部件热镀锌；
5、 导电部分铜管软连接型；
6、 导电部分中间触头为自力型触指，弹簧无电流通过；
7、 转动部分配有自润滑套。

二、主要技术参数
项 目
GW4-126GW(D)
额定电压 (KV）
110
最高工作电压 (KV）
126
额定电流 （A）
630 1250 1600 2000 2500
热稳定电流（有效值） （KA）
20 31.5 31.5 40 (46)
动稳定电流（峰值） （KA）
50 80 80 100 (104)
1min工频耐压（有效值（KV）
对地
185（230）
断口
210（265）
雷电冲击电压（有效值（KV）
对地
450（550）
断口
520（630）
额定动稳定电流（峰值） （KA）
Ⅰ型接地开关动稳定电流20kA；Ⅱ型接地开关与隔离开关相同
4s额定热稳定电流(有效值) (KA)
Ⅰ型接地开关动稳定电流80kA；Ⅱ型接地开关与隔离开关相同
接线端水平拉力 （N）
980
980
单极重量 （kg）
630
750
（注:单接地分左接地和右接地两种，一般供应右接地。）

三、使用条件
1． 海拔高度不超过1000m，高原型不超过4000 m；
2． 环境温度：-40℃～+40℃；
3． 风速不大于35m/s；
4． 地震烈度：8度；
5． 覆冰厚度：≤10mm；
6． 耐污产品适用于污秽地区；
7． 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
说明：当上述环境条件不能满足使用要求时，由用户与制造厂协商解决。

四、结构

GW4系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。

GW4-126型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

GW4-126D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。

GW4-126(DW)型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。

1．隔离开关结构

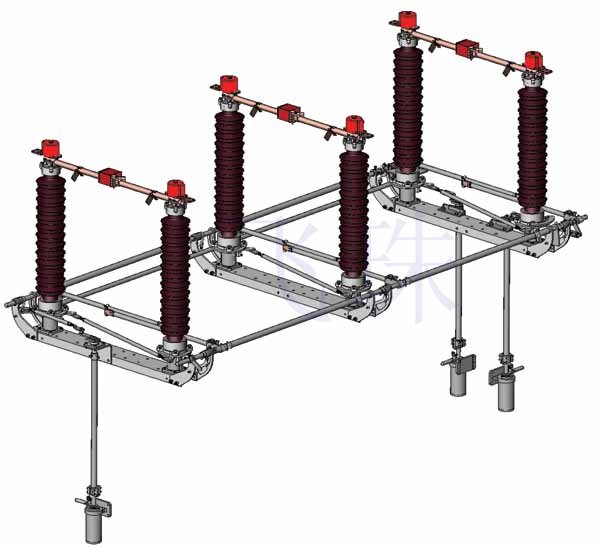

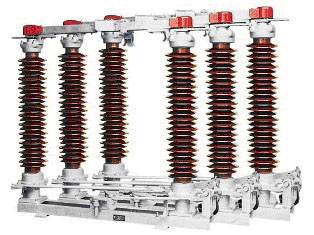

本隔离开关是双柱水平回转式结构，外形结构见图1。
每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。
每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承座上(图2)、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有软连接导电接线座(图3)、左、右触头(图4)。左、右触头通过导电管在两个绝缘支柱中间接触。
隔离开关轴承座见图2
隔离开关软连接导电接线座见图3
隔离开关左、右触头见图4
主回路导电回路零件材质均为铜质，电流等级为630A时，导电部件表面镀锡；电流等级为1250A以上时，导电部件触指表面镀银。
中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。
不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．

2．接地开关的结构

接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀铝管的端部。

3．隔离开关与接地开关的机械联锁

隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。
当接地开关在合闸位置时，接地开关联锁盘插入隔离开关的扇型联锁盘，使隔离开关不能合闸。

4．操动机构的结构

隔离开关可配用CS14G型手动机构 (图5)或CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构、接地开关可配用CS14G型手动机构，其操作手柄为水平旋转，转动角度为180°。
CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构另见其说明书。
CS14G型手动机构见图5

五、外形及安装尺寸（CAD安装图请来电索取）

六、订货须知

订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；
(7) GW4型的断口开距及长短触头。
