GW4型35KV隔离开关
双击自动滚屏 发布者:35kV隔离开关 发布时间:2024/3/14 阅读:74次 【字体:

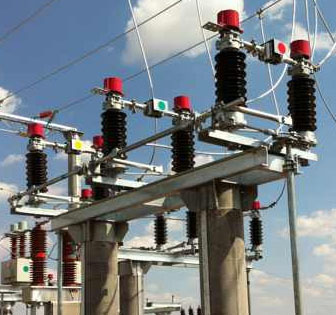

GW4型户外高压交流隔离开关

产品简介

GW4型户外交流高压隔开关关系双柱式三相交流50Hz户外高压开关设备,用于电压10-200kV的电力系统中,供在有电压无负载时分合电路之用,以及对被检修的高压母线断路器等电器设备与带电的高压线路进行电器隔离之用.其中防污型的隔离开关可满足重污秽地区用户的要求,并可以有效的解决隔离开关在运行中出现的污闪问题。

隔离开关属双柱水平开启式,各单级都由基座、支柱绝缘子、出线座及触头等部分组成,两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。

隔离开关的每个轴承座内装有轴装配,两轴装配间通过连板、调节螺杆等连接传动。

出线座中的紫铜编制带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。

中间触头部分的触指成对装配,采用自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。

隔离开关附有接地开关时,主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。配用CS8-6D时,隔离开关与接地开关连锁由机构上的连锁板实现。

35kV成套隔离开关由GW4-40.5(D) (W)型隔离开关本体、CS11CS8-6D型人力操作机构、传动附件等组成,也可配用CJ6型等电动机构。110kV成套隔离开关由GW4A-126(D)(W)型隔离开关本体、CS14G机构、传动附件等组成,也可配用CJ6型等电动机构。220kV成套隔离开关由GW4-252(D)(W)型隔离开关本体、CS14GCS9型人力操作机构、传动附件等组成,也可配用CJ6型电动机构。

产品特点

  隔离开关采用双柱中开、触头转入式结构,具有自清洁触头的能力,提高了接触可靠性;

   触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀发热退火而引起的触头夹紧力降低,接触电阻增加,触头电阻增加,触头发热加剧的恶性循环;

  隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干涸,使隔离开关长期动作后的操作力矩不会增加。采用不锈金曲轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、记不锈蚀。
