35KV户外高压隔离开关GW4-40.5
双击自动滚屏 发布者:GW4户外开关 发布时间:2017/8/2 阅读:17次 【字体:

35KV户外高压隔离开关价格:8888.00元/组 最小起订量:1 组 供货总量:250 组 发货期限:自买家付款之日起3天内发货 有效期至:长期有效

结构简介


1)  35KV户外高压隔离开关GW4-40.5 由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。
2) 该隔离开关属双柱水平开启式隔离开关。制成单极型式,当三极同步使用时,极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成,两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作90°转动。
3) 隔离开关的每个轴承座内装有轴装配,两轴装配间通过连板、调节螺杆等连接传动。
4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。
5) 中间触头部分的触指成对装配,采用自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
6) 隔离开关附有接地开关时,主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

产品特点


1)  35KV户外高压隔离开关GW4-40.5采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;
2) 触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热加剧的恶性循环;
3) 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干涸,使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明


1) 全部采用热镀锌工艺防腐处理,热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料,紧固件M8以下采用不锈钢,其余均采用热镀锌。
2) 导电部分铜管软连接型,中间触头为“握手”式自力型触指,弹簧外压式无电流通过,隔离开关只有中间一个接触点,其余均用软连接固定联接。
a. 采用新的触头结构,将触片一端与触座固定,靠触片变形及弹簧产生接触压力,使触指末端的滑动接触改为固定接触,提高导电可靠性;
b. 触指弹簧改为外置式,以避免弹簧分流;
c. 增加磁锁板,提高动热稳定性能。
3) 转动部分配有自润滑套,无需润滑脂。
4) 主接线端子为平板型。电流等级为630A时,导电部件表面镀锡;电流等级为1250A-4000A时,导电部件表面镀银。
5) 瓷件上、下帽采用热镀锌防锈,并根据使地区污秽等级的不同可选用不同爬距的瓷件;在生产制造过程中按正差控制,爬电距离设计时将公称值较标准值设计的高。
6) 开关用支柱绝缘子强度密度大,稳定可靠,配方采用高强度瓷料制造,减少了产品强度的分散性,增加了产品的抗拉强度,结构设计时已对产品已有较大的强度预留度,使产品在运行中保证稳定可靠。

GW4-40.5、72.5、126(DW)型高压交流隔离开关技术参数


项目     参数
额定电压 kV 40.5 72.5 126
额定绝
缘水平
1min工频耐受电压 对地 kV 95 140 230
断口 kV 115 160 245
额定雷电冲击耐受电压(峰值) 对地 kV 185 325 550
断口 kV 215 375 630
额定频率 Hz 50
额定电流 A 400 630 1000 1250 1600 2000
额定短时耐受电流 kA 16 20 31.5 31.5 40 40
额定峰值耐受电流 kA 40 50 63 80 100 100
额定短路持续时间主刀/地刀 S 4/2
  水平纵向负荷 N 750 1000
额定端子机械负荷 水平横向负荷 N 500 750
  垂直力 N 750 1000
爬电距离 mm 1025-1259 1800-2250 3150-3900
机械寿命 2000
人力操动机构 不带接地   CS11(F)
单接地   CS8-6D(F)
单接地   主刀 CS14G(F);地刀 CS11(F)
控制回路电压 V AC220,DC110,DC220
电动机操动机构 型号   CJ6
电动机电压 V AC380
控制回路电压 V AC220,AC380,DC220
分合闸时间 s 6±1
产品重量 不接地 kg 360 500 700
单接地 kg 410 600 800
双接地 kg 460 700 900

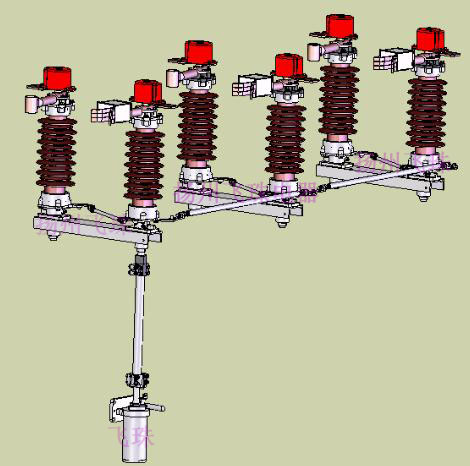

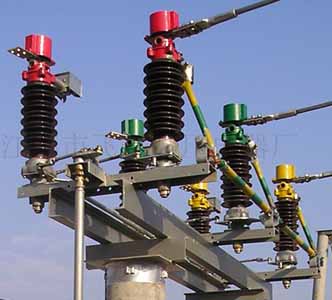

35KV户外高压隔离开关GW4-40.5图片:
